Invertor trifazat hibrid SOLIS 8kW 48V Low Voltage

Descriere

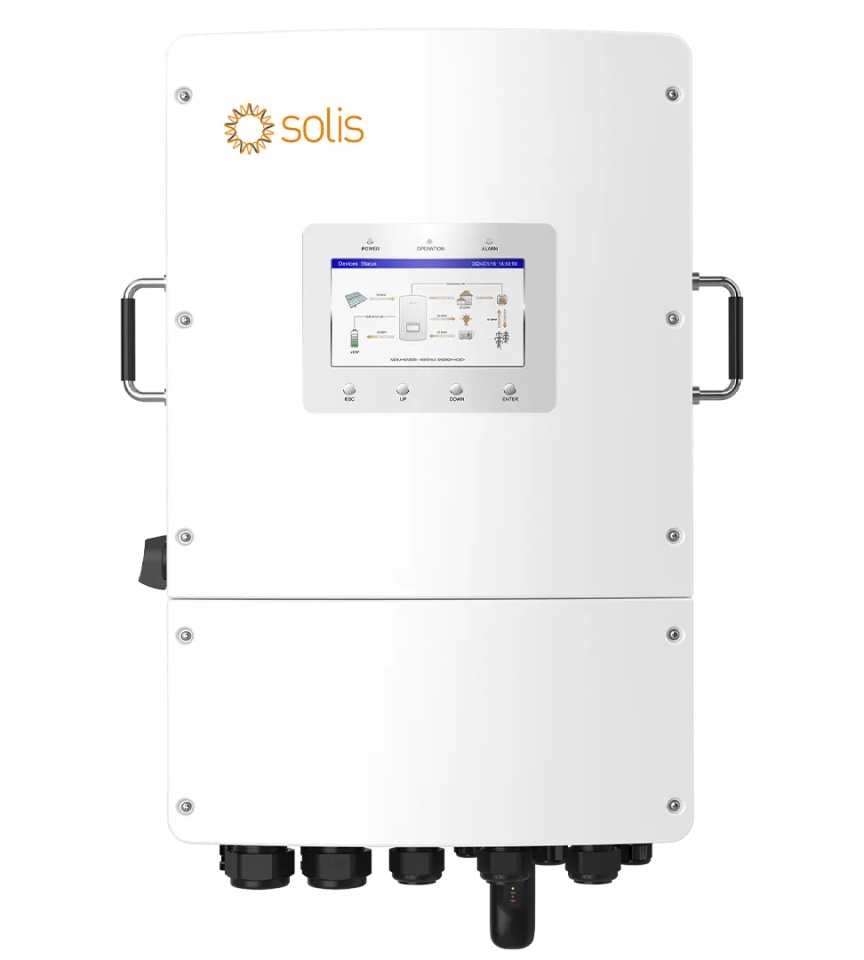

Invertor trifazat hibrid SOLIS S6-EH3P8K02-NV-YD-L (8kW) (48V)

SOLIS S6-EH3P8K02-NV-YD-L face parte din seria Solarator Series (5-18K) și este un invertor trifazat hibrid de joasă tensiune (Low Voltage), conceput pentru sisteme de stocare a energiei cu baterii de 48 V. Oferă alimentare neîntreruptă, suportă cuplare atât DC cât și AC, și este ideal pentru locuințe și aplicații comerciale mici/medii care doresc maximizarea autoconsumului și backup fiabil.

Caracteristici principale

• Suportă putere PV de până la 160% din puterea nominală DC a invertorului, maximizând utilizarea energiei solare
• Curent maxim de intrare PV de până la 21 A, compatibil cu module fotovoltaice de putere mai mare din generațiile viitoare
• Suprasarcină de 200% timp de 10 secunde în modul off-grid – pornește stabil motoare, pompe de apă și aparate de aer condiționat
• Comutare seamless on-grid / off-grid în mai puțin de 10 ms – alimentare neîntreruptă
• Ieșire trifazată dezechilibrată – fiecare fază poate livra maxim 50% din puterea nominală a invertorului
• Suportă cuplare DC și AC – ușor de extins sistemul PV, încărcarea bateriilor și alimentarea sarcinilor, inclusiv în off-grid
• Multiple metode de conectare a generatorului cu control automat
• Până la 6 unități în paralel pentru extinderea capacității sistemului
• Management inteligent al sarcinilor (Smart Load) cu prioritizare – prelungește timpul de backup pentru sarcinile critice
• Nivel de backup al bateriei personalizabil
• Funcționare off-grid doar pe PV (fără baterie) – reduce costurile inițiale
• Platformă SolisCloud: control remote inteligent, optimizare AI și diagnosticare instantanee
• Ecran LCD industrial de 7 inch – interfață locală prietenoasă și clară
• Grad de protecție IP66 – potrivit pentru condiții grele de mediu

Specificații tehnice – Model 8K

Intrare DC (partea PV)

• Dimensiune maximă recomandată a array-ului PV: 16 kW
• Putere maximă utilizabilă de intrare PV: 12,8 kW
• Tensiune maximă de intrare: 1.000 V
• Tensiune nominală: 550 V
• Tensiune de pornire: 160 V
• Interval tensiune MPPT: 200 – 850 V
• Curent maxim de intrare: 20 A / 40 A
• Curent maxim pe fiecare intrare DC: 20 A
• Curent maxim de scurtcircuit: 30 A / 50 A
• Număr MPPT / număr maxim string-uri: 2 / 3

Baterie

• Tip baterie: Litiu / Acid-plumb
• Interval tensiune baterie: 40 – 60 V
• Curent maxim de încărcare / descărcare: 180 A
• Număr porturi baterie / porturi BMS: 2 / 1
• Curent maxim pe fiecare port: 150 A
• Comunicație: CAN / RS485

Ieșire AC (partea rețea – Grid)

• Putere nominală de ieșire: 8 kW
• Putere aparentă maximă: 8 kVA
• Tensiune nominală rețea: 3/N/PE, 220 V / 380 V sau 230 V / 400 V
• Frecvență nominală: 50 Hz / 60 Hz
• Curent nominal de ieșire în rețea: 12,2 A / 11,5 A
• Factor de putere: > 0,99 (0,8 leading – 0,8 lagging)
• THDi: < 3%

Intrare AC (partea rețea)

• Putere maximă de intrare: 12 kW
• Interval tensiune de intrare: 323 – 437 V / 340 – 460 V
• Curent maxim de intrare: 18,3 A / 17,3 A

Ieșire AC (Backup / Off-Grid)

• Putere nominală de ieșire: 8 kW
• Putere aparentă maximă: de 2 ori puterea nominală, timp de 10 s
• Timp de comutare backup: < 10 ms (sistem cu un singur invertor)
• Tensiune nominală de ieșire: 3/N/PE, 220 V / 380 V sau 230 V / 400 V
• Frecvență nominală: 50 Hz / 60 Hz
• Curent nominal de ieșire: 12,2 A / 11,5 A
• Curent maxim pass-through AC: 50 A
• THDv (sarcină liniară): < 3%

Intrare AC (partea generator)

• Putere maximă de intrare: 8 kW
• Curent nominal de intrare: 12,2 A / 11,5 A
• Tensiune și frecvență nominale: aceleași ca pe partea de rețea

Eficiență

• Eficiență maximă: 97,5%
• Eficiență EU: 97,0%
• Eficiență maximă încărcare baterie din PV / AC: 95,0% / 94,4%
• Eficiență descărcare baterie: 94,5%

Protecții

• Protecție la supratensiune: DC Type II / AC Type II (opțional)
• Protecție la supracurent pe ieșire: Da
• Monitorizare rezistență izolație: Da
• Detectare curent rezidual: Da
• Comutator PV integrat: Da
• Protecție la polaritate inversă DC: Da
• Clasă de protecție / categorie de supratensiune: I / II (PV și BAT), III (MAINS, BACKUP și GEN)
• AFCI 2.0 integrat: Opțional
• Protecție anti-insulare: Da

Date generale

• Putere maximă pe fază: 50% din puterea nominală
• Dimensiuni (L × Î × A): 430 × 660 × 305 mm
• Greutate: 42 kg
• Topologie invertor: Non-izolată (PV), Izolată (Baterie)
• Autoconsum: < 30 W
• Temperatură de operare: –25°C ~ +60°C
• Umiditate relativă: 0 – 100%
• Grad de protecție: IP66
• Emisie de zgomot (tipic): < 65 dB(A)
• Răcire: Ventilatoare inteligente
• Altitudine maximă de operare: 4.000 m
• Standarde de conectare la rețea: EN 50549-1/-10, VDE 4105, VDE 0124, NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, Sri Lanka, EN 50438, Vietnam, MEA, PEA, CEI 0-21
• Standarde de siguranță / EMC: IEC/EN 62109-1/-2, IEC/EN 61000-6-1/-2/-3/-4

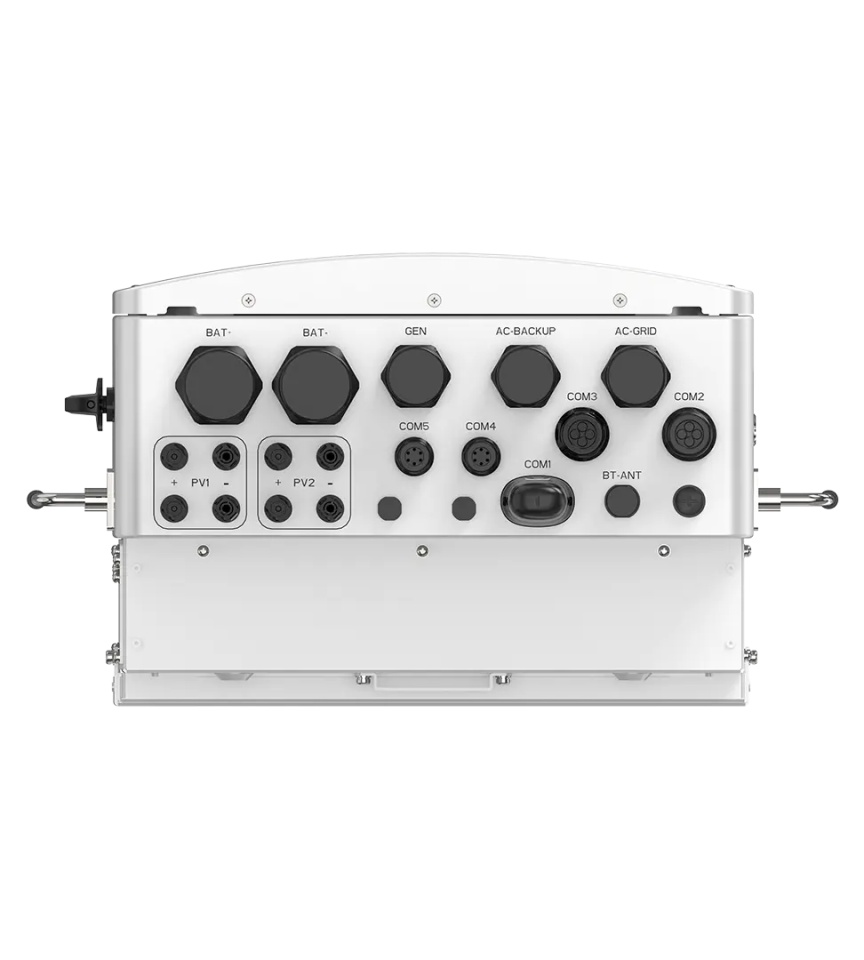

Conexiuni și interfețe

• Conexiune PV: Conectori MC4
• Conexiune baterie: Borne cu șurub
• Conexiune AC: Borne cu șurub
• Afișaj: LCD 7,0" + Bluetooth + aplicație
• Interfețe de comunicație (standard): WiFi + LAN + Bluetooth, CAN-BMS, CAN-Parallel ×2, RS485-Meter, RS485, DRM, DI, DO ×4
• Opțional: 2G/3G/4G

Producător: Ginlong Technologies Co., Ltd.
