Smart Metter , Contor inteligent wireless trifazat Deye

Descriere

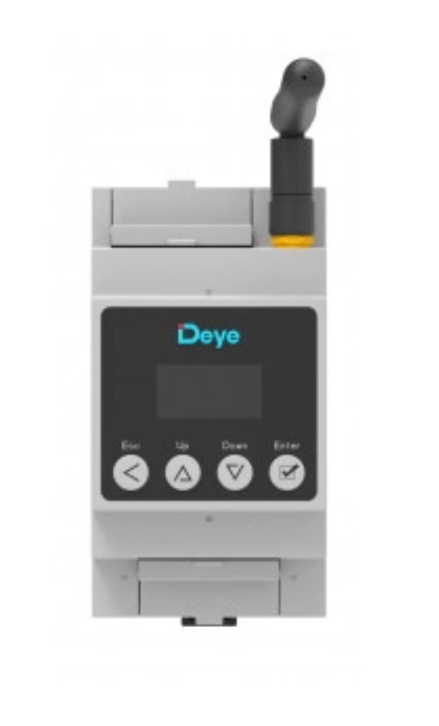

Contor inteligent wireless trifazat Deye

Deye SUN-SMART-CT01 este un contor de curent (CT) wireless trifazat (compatibil și monofazat), parte din sistemul de management energetic wireless Deye bazat pe comunicație LoRa. Este proiectat pentru monitorizarea consumului de energie în tabloul de distribuție și se integrează perfect cu invertoarele hibride Deye pentru management inteligent al sarcinilor și automatizare casnică.

Caracteristici principale

• Suportă conexiune monofazată (L1/N) și trifazată (L1/L2/L3/N)
• Comunicație duală: LoRa + RS485 (simultan)
• Distanță de comunicație LoRa: < 200 m (fără obstacole)
• Afișaj LCD integrat
• Monitorizare în timp real: tensiune, curent, putere activă, putere reactivă, frecvență, factor de putere și energie
• Latență redusă și operare offline
• Instalare ușoară pe șină DIN
• Compatibil cu toate invertoarele hibride Deye
• Face parte din sistemul Deye de management al sarcinilor (Smart Load Management)

Specificații tehnice – Model SUN-SMART-CT01

Parametri electrici

• Tip conexiune: L1/N (monofazat) sau L1/L2/L3/N (trifazat)
• CT: curent secundar 50 mA
• Tensiune de operare: 85 ~ 300 V AC (L-N)
• Frecvență nominală / interval: 50 Hz (45–55 Hz) / 60 Hz (55–65 Hz)
• Consum propriu: ≤ 2 W
• Rezistență la tensiune AC: 4 kV / 1 min

Acuratețe

• Tensiune: ± 0,1 V
• Curent: ± 0,01 A
• Frecvență: ± 0,01 Hz
• Putere: ± 1 W

Comunicație și afișaj

• Interfață de comunicație: LoRa / RS485
• Distanță comunicație LoRa: < 200 m (fără obstacole)
• Afișaj: LCD
• Date afișate: Tensiune, Curent, Putere activă, Putere reactivă, Frecvență, Factor de putere, Energie

Date generale

• Temperatură de operare: –40°C ~ +60°C
• Umiditate de operare: 0–75%
• Grad de protecție: IP20
• Altitudine maximă: ≤ 4.000 m
• Montaj: pe șină DIN
• Dimensiuni: 53 × 96 × 64 mm
• Greutate: 0,15 kg
• Garanție: 5 ani
• Certificări: IEC/EN 61010-1

Context în sistemul Deye Wireless Energy Management

Contorul Wireless CT se instalează în tabloul de distribuție pentru monitorizarea consumului de energie. Comunică prin LoRa cu Transmitter-ul Smart (SUN-SMART-TX01) conectat la portul Meter al invertorului hibrid Deye. Sistemul permite:

• Definirea ușoară a sarcinilor esențiale și neesențiale
• Maximizarea consumului de energie solară
• Minimizarea facturii la energie electrică
• Controlul încărcării pe baza orei și a SOC-ului bateriei
• Operare offline și latență foarte redusă (comparativ cu soluțiile Wi-Fi)

Producător: Deye
