Invertor trifazat on-grid SOLIS 100kW 10xMPPT

Descriere

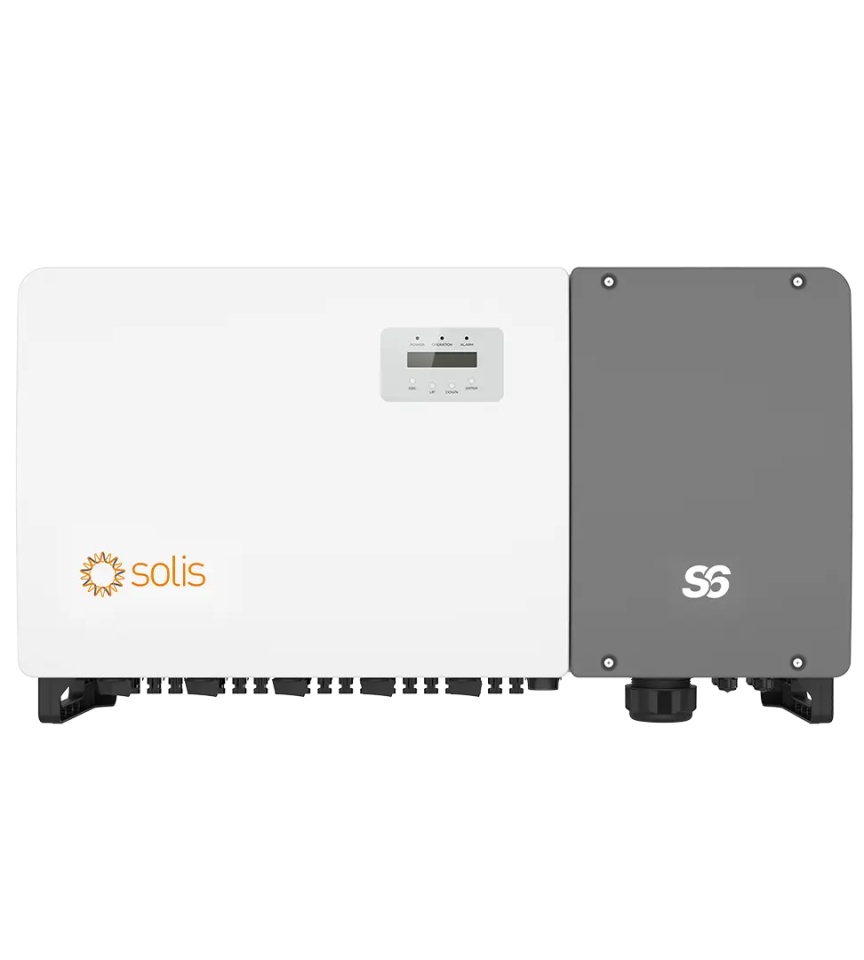

Invertor trifazat on-grid SOLIS S6-GC(100)K (100kW) (10xMPPT) (Max.110kW)

SOLIS S6-GC100K face parte din seria S6-GC(80-125)K și este un invertor trifazat on-grid (grid-tied) de înaltă putere, conceput pentru centrale fotovoltaice comerciale și industriale. Dispune de 10 trackere MPPT, curenți ridicați pe string și funcții avansate de siguranță și control al exportului, oferind eficiență maximă și flexibilitate în instalare.

Caracteristici principale

• Siguranță și prevenție inteligentă
  • Echipament meteorologic integrat cu avertizare inteligentă privind ineficiența sistemului
  • Protecție arc electric bazată pe AI (AFCI) cu reacție la milisecunde
  • Detectare și protecție în timp real a împământării PV
  • Cooperare Arc Fault + RSD (Rapid Shutdown) pentru siguranță sporită la incendiu (opțional)
• Inovație și flexibilitate
  • Soluție de control al puterii de export primary/secondary – control rapid și flexibil, suportă până la 10 unități în paralel
  • Două porturi RS485 independente – adaptare perfectă la integrări cu terți
  • Suport pentru aplicații cu unul sau mai multe generatoare, fără controler extern de generator
  • Prima soluție din industrie de control export primary/secondary + control ieșire dezechilibrată trifazată – alocă puterea pe fiecare fază după nevoie și este compatibilă flexibil cu diverse tipuri de rețele (opțional)

Specificații tehnice – Model 100K

Intrare DC

• Tensiune maximă de intrare: 1.100 V
• Tensiune nominală: 600 V
• Tensiune de pornire: 180 V
• Interval tensiune MPPT: 160 – 1.000 V
• Curent maxim de intrare: 5 × (42 A / 36 A)
• Curent maxim pe fiecare intrare DC: 5 × (42 A / 36 A)
• Curent maxim de scurtcircuit: 10 × 50 A
• Număr MPPT / număr maxim string-uri: 10 / 20

Ieșire AC

• Putere nominală de ieșire: 100 kW
• Putere aparentă maximă: 110 kVA
• Putere maximă de ieșire: 110 kW
• Tensiune nominală rețea: 3/N/PE, 220 V / 380 V sau 230 V / 400 V
• Frecvență nominală: 50 Hz / 60 Hz
• Curent nominal de ieșire în rețea: 152,0 A / 144,3 A
• Curent maxim de ieșire: 167,1 A
• Factor de putere: > 0,99 (0,8 leading – 0,8 lagging)
• THDi: < 3%

Eficiență

• Eficiență maximă: 98,7%
• Eficiență EU: 98,3%

Protecții

• Protecție la polaritate inversă DC: Da
• Protecție la scurtcircuit: Da
• Protecție la supracurent pe ieșire: Da
• Protecție la supratensiune: DC Type II / AC Type II
• Monitorizare rețea: Da
• Protecție anti-insulare: Da
• Protecție termică: Da
• Monitorizare string-uri: Da
• Scanare curbă I/V: Da
• Funcție Night SVG: Da
• AFCI 2.0 integrat: Opțional
• Recuperare PID integrată: Opțional
• Comutator DC integrat: Da
• Comutator AC integrat: Opțional
• Funcție EPM integrată (< 10 dispozitive): Opțional

Date generale

• Dimensiuni (L × Î × A): 1.014 × 567 × 345 mm
• Greutate: 96 kg
• Topologie: Fără transformator (Transformerless)
• Autoconsum (noapte): < 2 W
• Temperatură de operare: –30°C ~ +60°C
• Umiditate relativă: 0 – 100%
• Grad de protecție: IP66
• Răcire: Ventilatoare inteligente
• Altitudine maximă de operare: 4.000 m
• Standarde de conectare la rețea: G99, IEC 61727, EN 50549-1/2, VDE 4110
• Standarde de siguranță / EMC: IEC/EN 62109-1/-2, IEC/EN 61000-6-2/-4

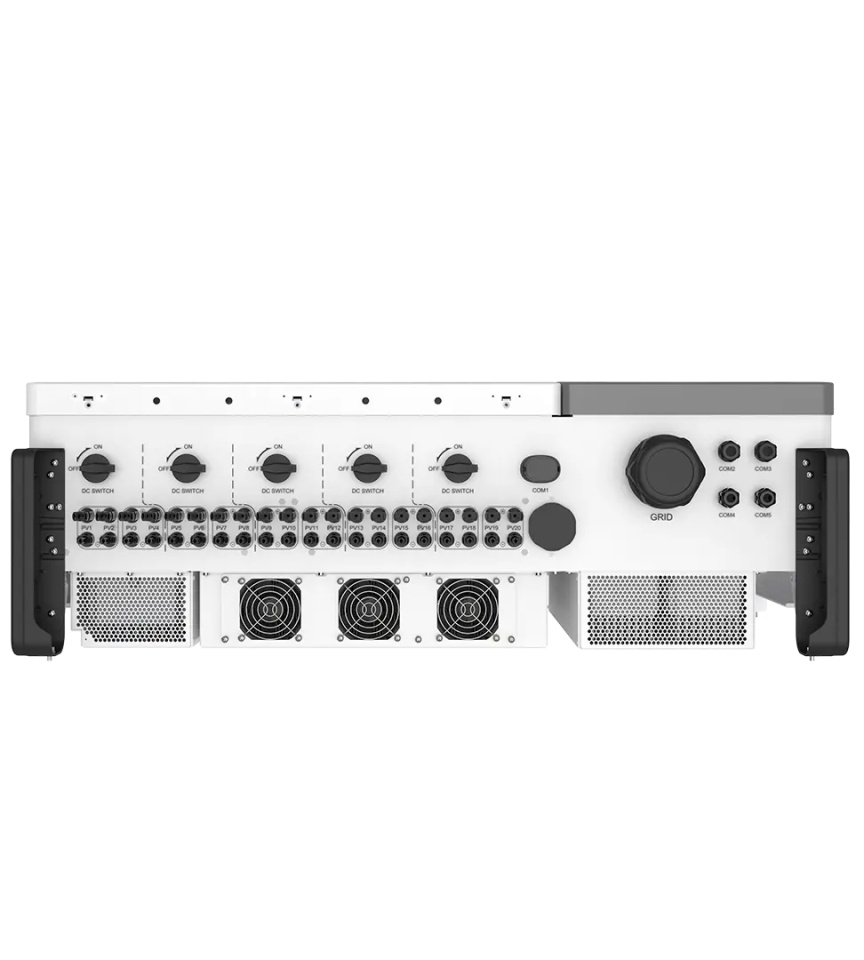

Conexiuni și interfețe

• Conexiune DC: Conectori MC4
• Conexiune AC: Terminal OT (max. 240 mm²)
• Afișaj: LCD
• Comunicație: RS485; Opțional: Wi-Fi, GPRS, PLC

Producător: Ginlong Technologies Co., Ltd.
