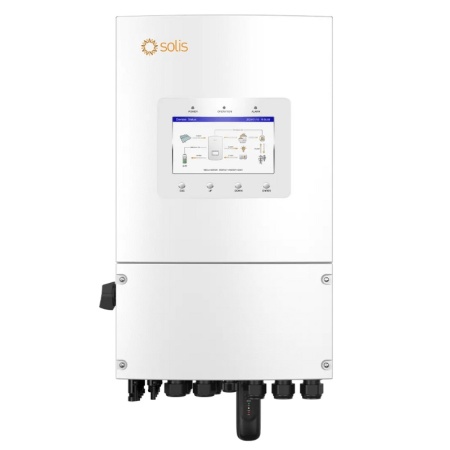

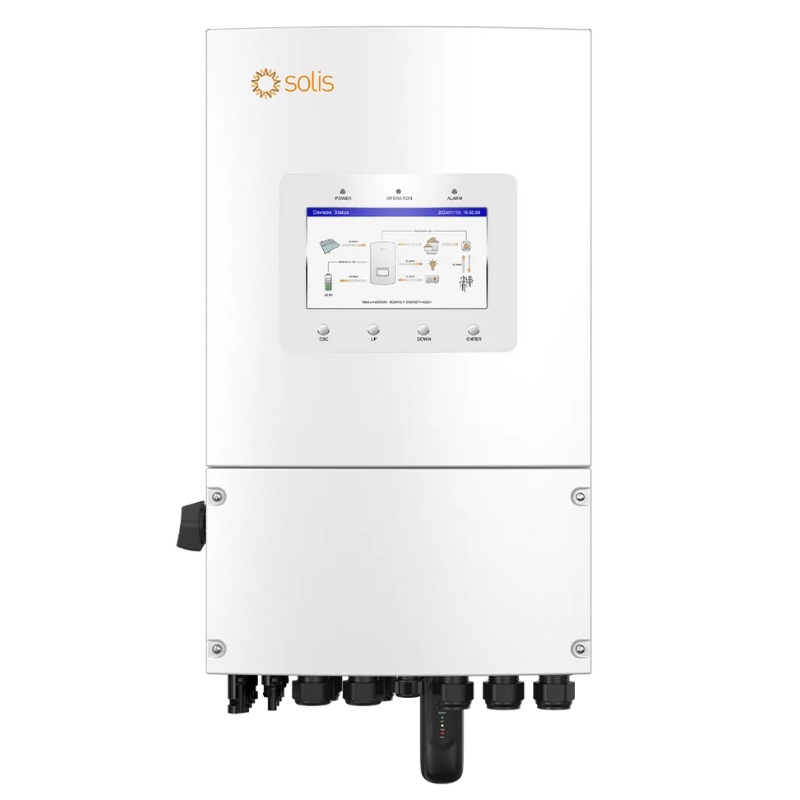

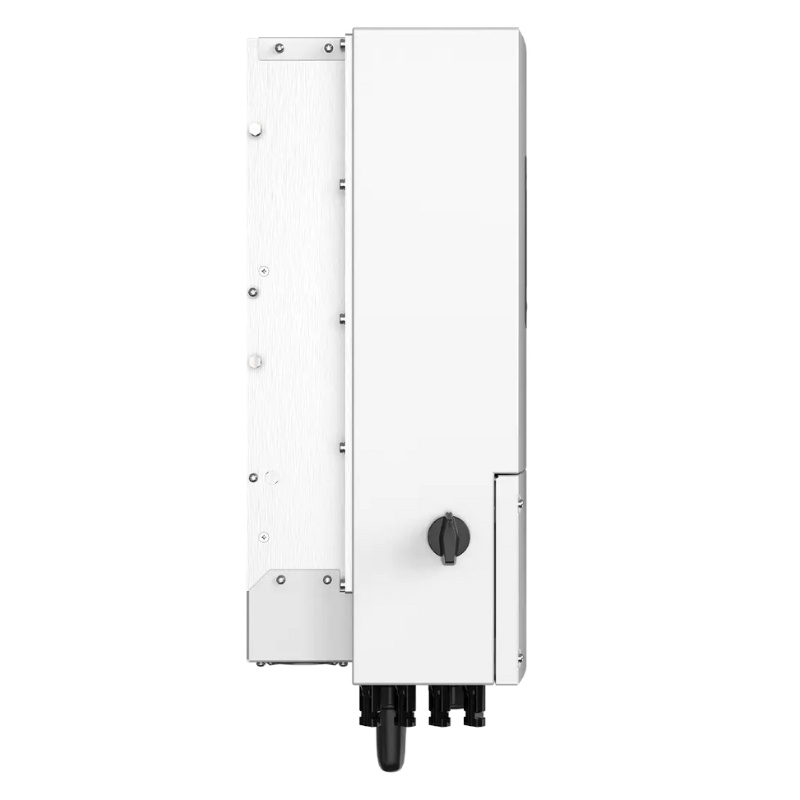

Invertor monofazat hibrid SOLIS S6-EH1P(9)K-L-PLUS (9kW) (48V)

SOLIS S6-EH1P9K-L-PLUS (denumit și S6-EH1P(9)K-L-PLUS(21A)) face parte din seria Solarator Series (3-10K) și este un invertor monofazat hibrid de joasă tensiune (Low Voltage), conceput pentru sisteme de stocare a energiei cu baterii de 48 V. Oferă alimentare neîntreruptă, suportă cuplare DC/AC și este ideal pentru locuințe care doresc maximizarea autoconsumului și backup fiabil.

Caracteristici principale

• Suportă putere PV de până la 160% din puterea nominală DC a invertorului, maximizând utilizarea energiei solare
• Curent maxim de intrare PV de până la 21 A, compatibil cu module fotovoltaice de putere mai mare din generațiile viitoare
• Suprasarcină de 200% timp de 10 secunde în modul off-grid – pornește stabil motoare, pompe de apă și aparate de aer condiționat
• Comutare seamless on-grid / off-grid în mai puțin de 10 ms – alimentare neîntreruptă
• Compatibil cu o gamă largă de baterii (40–60 V)
• Suportă conectarea sistemelor PV grid-tied existente pentru controlul exportului și utilizare off-grid
• Multiple metode de conectare a generatorului cu control automat
• Până la 6 unități în paralel pentru extinderea capacității sistemului
• Management inteligent al sarcinilor (Smart Load) – prelungește timpul de backup pentru sarcinile critice
• Nivel de backup al bateriei personalizabil
• Funcționare off-grid doar pe PV (fără baterie) – reduce costurile inițiale
• Platformă SolisCloud: control remote inteligent, optimizare AI și diagnosticare instantanee
• Ecran LCD industrial de 7 inch – interfață locală prietenoasă și clară
• Grad de protecție IP66 – potrivit pentru condiții grele de mediu

Specificații tehnice – Model 9K (21A)

Intrare DC (partea PV)

• Dimensiune maximă recomandată a array-ului PV: 18 kW
• Putere maximă utilizabilă de intrare PV: 14,4 kW
• Tensiune maximă de intrare: 500 V
• Tensiune nominală: 330 V
• Tensiune de pornire: 90 V
• Interval tensiune MPPT: 90 – 435 V
• Curent maxim de intrare: 42 A / 42 A
• Curent maxim pe fiecare intrare DC: 21 A
• Curent maxim de scurtcircuit: 48 A / 48 A
• Număr MPPT / număr maxim string-uri: 2 / 4

Baterie

• Tip baterie: Litiu / Acid-plumb
• Interval tensiune baterie: 40 – 60 V
• Putere maximă de încărcare / descărcare: 9 kW
• Curent maxim de încărcare / descărcare: 200 A
• Număr porturi baterie / porturi BMS: 1 / 1
• Comunicație: CAN / RS485

Ieșire AC (partea rețea – Grid)

• Putere nominală de ieșire: 9 kW
• Putere aparentă maximă: 9 kVA
• Tensiune nominală rețea: L/N/PE, 220 V / 230 V
• Frecvență nominală: 50 Hz / 60 Hz
• Curent nominal de ieșire în rețea: 40,9 A / 39,1 A
• Factor de putere: > 0,99 (0,8 leading – 0,8 lagging)
• THDi: < 3%

Intrare AC (partea rețea)

• Interval tensiune de intrare: 187 – 253 V
• Curent maxim de intrare: 60 A

Ieșire AC (Backup / Off-Grid)

• Putere nominală de ieșire: 9 kW
• Putere aparentă maximă: de 2 ori puterea nominală, timp de 10 s
• Timp de comutare backup: < 10 ms
• Tensiune nominală de ieșire: L/N/PE, 220 V / 230 V
• Frecvență nominală: 50 Hz / 60 Hz
• Curent nominal de ieșire: 40,9 A / 39,1 A
• Curent maxim pass-through AC: 60 A
• THDv (sarcină liniară): < 2%

Intrare AC (partea generator)

• Putere maximă de intrare: 9 kW
• Curent nominal de intrare: 40,9 A / 39,1 A
• Tensiune și frecvență nominale: aceleași ca pe partea de rețea

Eficiență

• Eficiență maximă: 96,2%
• Eficiență EU: 96,1%
• Eficiență maximă încărcare baterie din PV / AC: 95,3% / 93,9%
• Eficiență descărcare baterie: 93,8%

Protecții

• Protecție la supratensiune: Da
• Protecție la supracurent pe ieșire: Da
• Monitorizare rezistență izolație: Da
• Detectare curent rezidual: Da
• Comutator PV integrat: Da
• Protecție la polaritate inversă DC: Da
• Clasă de protecție / categorie de supratensiune: I / II (PV și BAT), II (MAINS, BACKUP și GEN)
• AFCI 2.0 integrat: Opțional
• Protecție anti-insulare: Da

Date generale

• Dimensiuni (L × Î × A): 335 × 560 × 253 mm
• Greutate: 23,5 kg
• Topologie: Non-izolată (PV), Izolată (Baterie)
• Autoconsum: < 40 W
• Temperatură de operare: –25°C ~ +60°C
• Umiditate relativă: 0 – 100%
• Grad de protecție: IP66
• Emisie de zgomot (tipic): < 40 dB(A)
• Răcire: Răcire naturală
• Altitudine maximă de operare: 3.000 m
• Standarde de conectare la rețea: NRS 097-2-1, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, EN 50549-1, MEA, PEA, NBR 16149, NBR 16150, G98, G99, CEI 0-21, NTS 631 Type A
• Standarde de siguranță / EMC: IEC/EN 62109-1/-2, EN 61000-6-2/-3

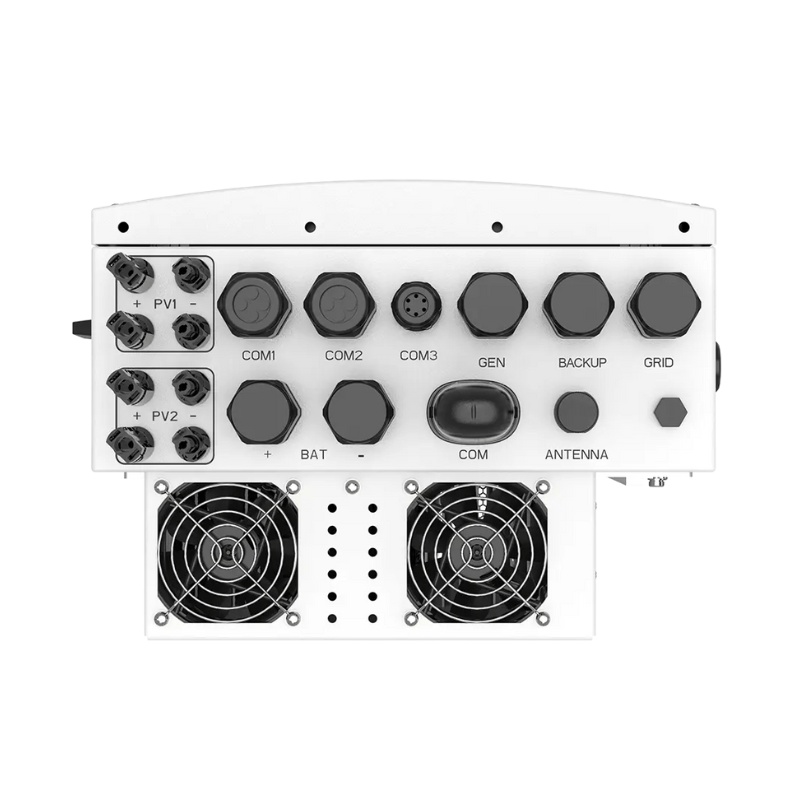

Conexiuni și interfețe

• Conexiune PV: Conectori MC4
• Conexiune baterie: Terminal Block
• Conexiune AC: Terminal Block
• Afișaj: LCD 7,0" + Bluetooth + aplicație
• Interfețe de comunicație (standard): WiFi + LAN + Bluetooth, CAN-BMS, CAN-Parallel ×2, RS485-Meter, RS485, DRM, DI, DO ×2
• Opțional: 2G/3G/4G

Producător: Ginlong Technologies Co., Ltd.
